Suwmiarka

Suwmiarka to ręczne narzędzie pomiarowe przeznaczone do pomiaru odległości, pozwalające na pomiar zarówno odległości zewnętrznych, jak i wewnętrznych oraz głębokości. Zwykle dokładność pomiarów suwmiarki wynosi od 0.1 do 0.02 milimetra. Powszechnie mierzone suwmiarką elementy to m.in. odległości prostopadłe, średnice zewnętrzne i wewnętrzne obiektów, głębokości otworów czy długości barków. Suwmiarki są szeroko stosowane w różnych dziedzinach, takich jak przemysł metalowy, stolarski, nauka oraz medycyna.

Podczas pomiaru suwmiarką wyposażoną w analogową noniusz, obiekt do zmierzenia umieszcza się między szczękami mierzącymi suwmiarki, a wynik pomiaru odczytywany jest z podziałki, która wskazuje pełne milimetry, a osobna skala noniusza pokazuje dziesiąte części milimetra (0.1mm). Na rynku dostępne są również suwmiarki wyposażone w tarczę zegarową, gdzie odczyt pomiaru odbywa się z pozycji wskazywanej przez igłę na tarczy zegara.

Nowoczesne suwmiarki cyfrowe łatwo się odczytuje i dostarczają wynik pomiaru z dokładnością do setnych części milimetra (0.01mm). Jednak korzystając z suwmiarki, należy pamiętać o deklarowanej dokładności urządzenia pomiarowego oraz niepewności mierzącego, np. co do siły pomiarowej, dlatego nie można zagwarantować wiarygodnego wyniku pomiaru suwmiarką cyfrową z dokładnością do 0.01mm. W warsztatach mechanicznych suwmiarki cyfrowe często posiadają klasę ochrony IP67, co oznacza, że są one całkowicie zabezpieczone przed kurzem i mogą wytrzymać zanurzenie przez 30 minut pomiędzy minimum 15 cm a maksymalną głębokością 1 metra. Dzięki klasie ochrony IP67 suwmiarki można również używać w miejscach, gdzie nie można uniknąć kontaktu z cieczą obróbkową. Nowoczesne suwmiarki cyfrowe często posiadają także bezprzewodowy transfer danych, co ułatwia tworzenie logu pomiarowego, np. w oparciu o rejestr pomiarów w Excelu.

Suwmiarki to najczęściej stosowane narzędzie pomiarowe w warsztatach mechanicznych i są powszechnie uważane za część osobistych narzędzi obrabiacza. Najczęstsze suwmiarki mają zakres pomiarowy poniżej 200mm, ale dostępne są także suwmiarki z zakresem pomiarowym liczonym w metrach. Występują różne wersje takie jak suwmiarki głębokościomierze, suwmiarki do gwintów, suwmiarki do rowków i są dostępne z różnymi opcjami szczęk dla różnych zastosowań, takich jak pomiar grubości ścianek rur, średnic wewnętrznych rowków, etc.

Stan szczęk i końcówek mierzących suwmiarki można sprawdzić, przybliżając do siebie szczęki pomiarowe i podnosząc narzędzie pod światło, aby przekonać się, czy przez powierzchnie pomiarowe przechodzi światło. Jeśli światło nie jest widoczne, szczęki i końcówki suwmiarki są w dobrym stanie. Korzystając z suwmiarki z noniuszem, należy również sprawdzić, czy skala odczytuje zero, gdy szczęki są zamknięte. Stan języka pomiarowego na końcu suwmiarki sprawdzamy poprzez upewnienie się, że jest na równi z korpusem suwmiarki, gdy szczęki są zamknięte.

Konserwacja powierzchni ślizgowych i pomiarowych suwmiarki powinna być przeprowadzana przed każdym użyciem poprzez usunięcie kurzu i brudu miękką, suchą ściereczką. Po użyciu suwmiarka powinna być oczyszczona z oleju i wody oraz lekko naoliwiona. Suwmiarki nie powinny być przechowywane w bezpośrednim świetle słonecznym, w ekstremalnych temperaturach lub w wilgotnym środowisku. Podczas przechowywania, szczęki suwmiarki nie powinny być całkowicie zamknięte.

Suwmiarką należy operować ostrożnie, by uniknąć uszkodzenia ostrych końcówek pomiarowych. Numery identyfikacyjne lub inne oznaczenia nie powinny być wygrawerowane na suwmiarce za pomocą narzędzi grawerskich.

Części suwmiarki

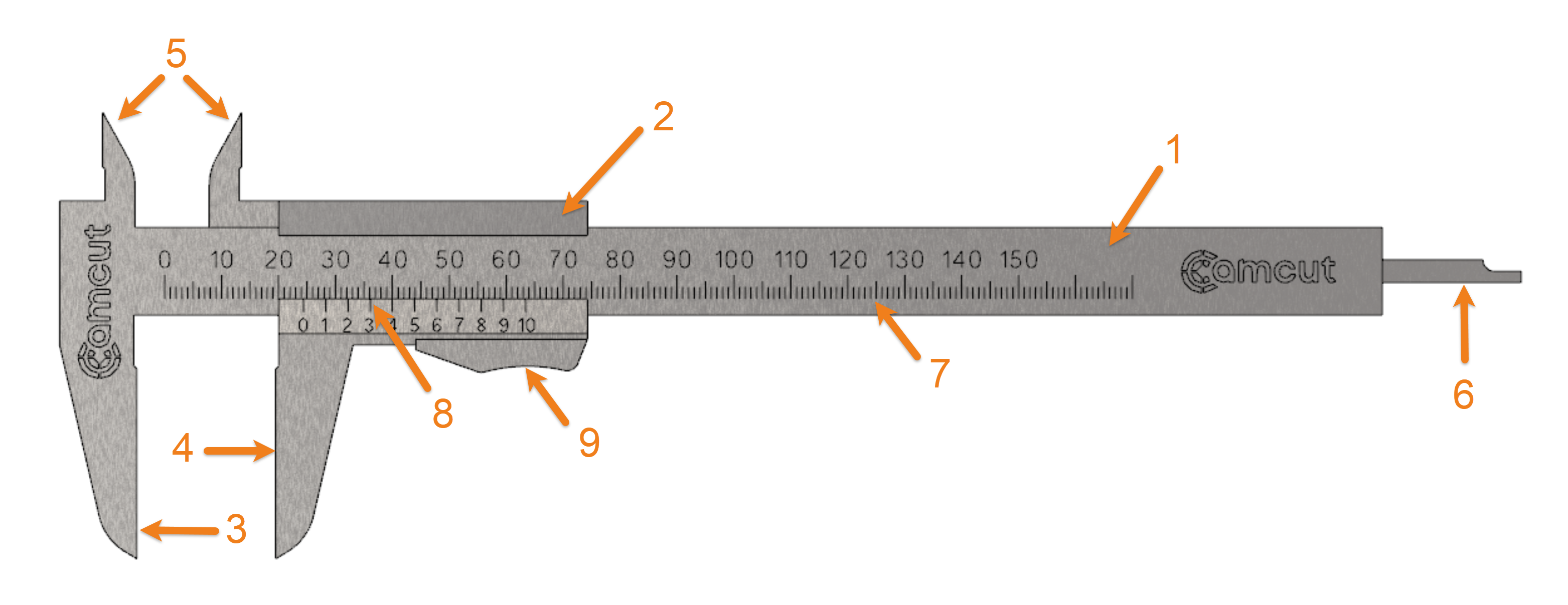

Części suwmiarki analogowej z noniuszem obejmują:

1. Korpus
2. Ślizg
3. Szczęka stała
4. Szczęka ruchoma
5. Końcówki mierzące wewnętrznie
6. Język głębokościomierza
7. Skala główna
8. Skala noniusza
9. Zacisk blokujący

Dodatkowo, suwmiarki mogą posiadać różne końcówki pomiarowe, skale z kalibracją w calach lub śrubę blokującą. Suwmiarki cyfrowe zawierają te same części oprócz skali, które zastępuje wyświetlacz cyfrowy.

Odczyt suwmiarki

Odczyt suwmiarki analogowej odbywa się za pomocą skali głównej oraz noniusza. Najpierw na skali głównej suwmiarki odczytujemy pełne milimetry wskazywane przez linię zerową noniusza (1). Następnie na skali noniusza odczytujemy dziesiąte części milimetra z miejsca, gdzie linia na skali noniusza pokrywa się z linią na skali głównej (2). Wynik pomiaru suwmiarki uzyskuje się przez dodanie pełnych milimetrów i dziesiątych części milimetrów. Pełne milimetry 24 + dziesiąte części milimetrów 0.4 = 24.4mm

Podczas korzystania z suwmiarki mogą wystąpić różne typy błędów pomiarowych, np. nadmierna siła pomiarowa, rozszerzalność cieplna z powodu różnic temperatury między suwmiarką a przedmiotem obrabianym, efekt paralaksy w suwmiarkach z noniuszem oraz grubość wewnętrznych szczęk mierzących wpływająca na pomiar małych średnic otworów. Błędy mogą również wystąpić, gdy przedmiot jest mierzony na podstawie lub czubku szczęk.

Podczas pomiaru suwmiarką manualną z noniuszem, należy upewnić się, że suwmiarka jest ustawiona prostopadle do mierzącego. Jeśli odczyt noniusza odbywa się pod kątem, może wystąpić błąd odczytu z powodu efektu paralaksy, spowodowanego różnicą wysokości między skalą główną i noniuszem.

Dla pomiarów wewnętrznych, końcówki mierzące wewnętrznie powinny być umieszczone jak najgłębiej, a podczas pomiaru zanotować największy odczyt. W przypadku pomiarów głębokości zanotowujemy najmniejszy odczyt podczas pomiaru.

Błędy pomiarowe mogą również wystąpić, jeśli szczęka ruchoma pochyla się w stosunku do szczęki stałej z powodu błędu prostoliniowości suwmiarki lub nadmiernej siły pomiarowej. Suwmiarki są zazwyczaj wykonane z nierdzewnej stali, więc należy zauważyć, że podczas pomiaru materiałów innych niż stal współczynnik rozszerzalności cieplnej suwmiarki różni się od współczynnika materiału, który jest mierzony.
