Mastercam Mill 2D Dynaaminen jyrsintä

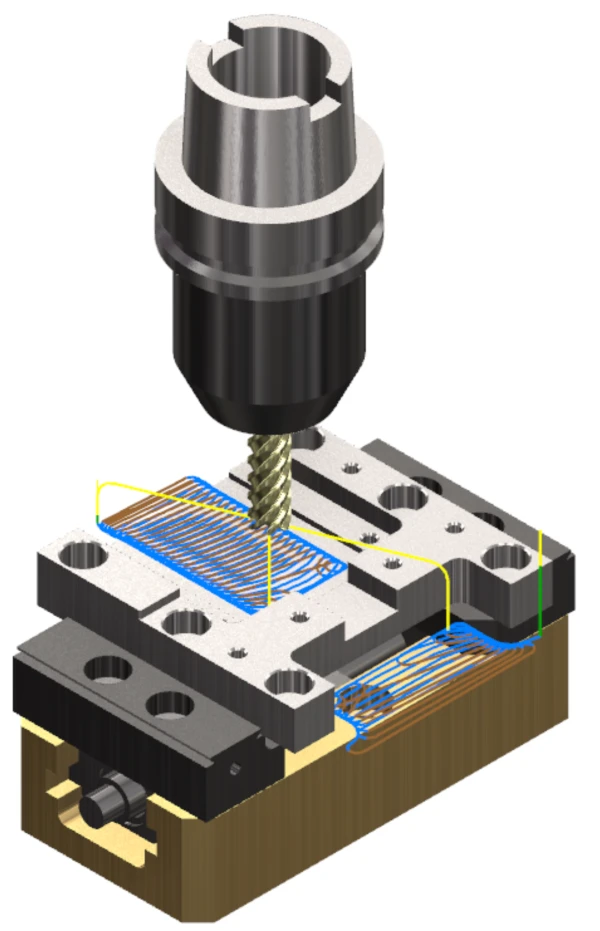

Mastercamin 2D Dynaaminen jyrsintä on moderni jyrsintämenetelmä, jonka avulla materiaalinpoisto optimoidaan pitämällä työkalun kosketuskulma työstettävään materiaaliin vakiona, jolloin työstövoimat pysyvät tasaisina. Tämä parantaa työkalujen kestävyyttä ja työstöarvot ja työkalun kuluminen voidaan optimoida. Dynaaminen jyrsintä mahdollistaa myös pienempien työkalujen tehokkaan käytön pienitehoisilla työstökoneilla, kuten sorvin pyörivät työkalut.
Mastercamin 2D Dynaaminen jyrsintä käyttää edistyneitä algoritmeja, jotka laskevat työkalun kosketuskulmaa suhteessa poistettavaan materiaaliin. Keskeistä tässä menetelmässä on keskilastunvahvuuden vakiona pitäminen, mikä tarkoittaa että työstövoimat pysyvät tasaisina koko koneistus operaation ajan. Tämä tasainen työstövoima vähentää työkalujen kulumista, lisää tehokkuutta ja estää työkalun vaurioitumisen.
Keskeisimmät Ominaisuudet
- Vakio Keski-lastunvahvuus: Työstövoimat pysyvät tasaisina koko operaation ajan, mikä parantaa työkalujen kestävyyttä ja työstön laatua.
- Nurkkien Esikäsittely: Työstää ensin aihion terävät nurkat, estäen työkalun vaurioitumisen jyrkkien kulmanvaihdosten aikana.
- Ketjutusvaihtoehdot: Työstettävät ja väistettävät alueet voidaan määrittää tarkasti, mikä lisää joustavuutta ja turvallisuutta.
- Alueiden Määrittely: Työstettävät alueet voidaan valita automaattisesti 3D-mallista, mikä nopeuttaa ja yksinkertaistaa ohjelmointia.
Käyttökohteet
- Rouhinta: Erittäin tehokas työkappaleiden rouhinnassa. Tehokas lastunpoisto myös käytettäessä pienempiä työkaluja.
- Monimutkaiset muodot: Sopii monimutkaisten 2D-geometrioiden työstöön.
- Jälkityöstö: Tukee materiaalinjälkityöstöä.
Hyödyt
- Parannettu Työkalujen Kestävyys: Vähentää työkalujen kulumista pitämällä työstövoimat tasaisina.
- Kustannustehokkuus: Mahdollistaa pienempien, edullisempien työkalujen tehokkaan käytön materiaalinpoistossa.
- Joustavuus ja Tarkkuus: Mahdollisuus määrittää työstettävät ja väistettävät alueet tarkasti, mikä lisää työstöprosessin joustavuutta ja tarkkuutta.
- Simulointi ja Optimointi: Automaattiset alueiden valinnat suoraan 3D-mallista nopeuttavat ohjelmointia ja vähentävät virheriskiä.
Vinkit
- Ketjuta työstörata aina Solid-geometriaan, kun se on mahdollista. Ketjuta työstörata siitä syvyydestä kuin haluat työkalun liikkuvan, silloin kun se on mahdollista. Käytä siirtymisparametreissa lähtökohtaisesti aina inkrementaalisia syvyyksiä.
- Käytä ketjutuksessa automaattista valintaa, esikatsele ja korjaa tarvittaessa manuaalisesti.
- Nurkkien Esikäsittely: Hyödynnä nurkkien esikäsittelytoimintoa estääksesi työkalun vaurioitumisen jyrkissä kulmanvaihdoksissa.
- Varmista käytettävän postprosessorin valinnaismuuttujat mahdolliseen suurnopeustyöstöön
- Käytä tarvittaessa kaarisuodatusta lyhentämään NC-koodin pituutta
- Simulointi: Käytä simulointiominaisuuksia varmistaaksesi, että työstöradat ovat turvallisia ja tehokkaita ennen varsinaista työstöä.
Yhteenveto
Mastercamin 2D Dynaaminen jyrsintä on moderni jyrsintämenetelmä, joka optimoi materiaalinpoiston ja säilyttää vakiona työkalun kosketuskulman, mikä pitää työstövoimat tasaisina ja parantaa työkalujen kestävyyttä. Tämän menetelmän edistyneet algoritmit ja vakio keskilastunvahvuus vähentävät työkalujen kulumista, lisäävät tehokkuutta ja estävät vaurioita. Lisäksi dynaaminen jyrsintä mahdollistaa pienempien työkalujen tehokkaan käytön pienitehoisilla koneilla, kuten sorvin pyörivillä työkaluilla. Ominaisuuksiin kuuluvat vakio keskilastunvahvuus, nurkkien esikäsittely, monipuoliset ketjutusvaihtoehdot ja automaattinen alueiden määrittely 3D-mallista, mikä lisää joustavuutta ja tarkkuutta. Käyttökohteisiin lukeutuvat rouhinta, monimutkaisten 2D-geometrioiden työstö ja jälkityöstö. Menetelmä parantaa työkalujen kestävyyttä, on kustannustehokas ja mahdollistaa tarkan sekä joustavan työstöprosessin, samalla automatisoiden ja optimoiden ohjelmointia.
