Mastercam Mill 2D Profiili

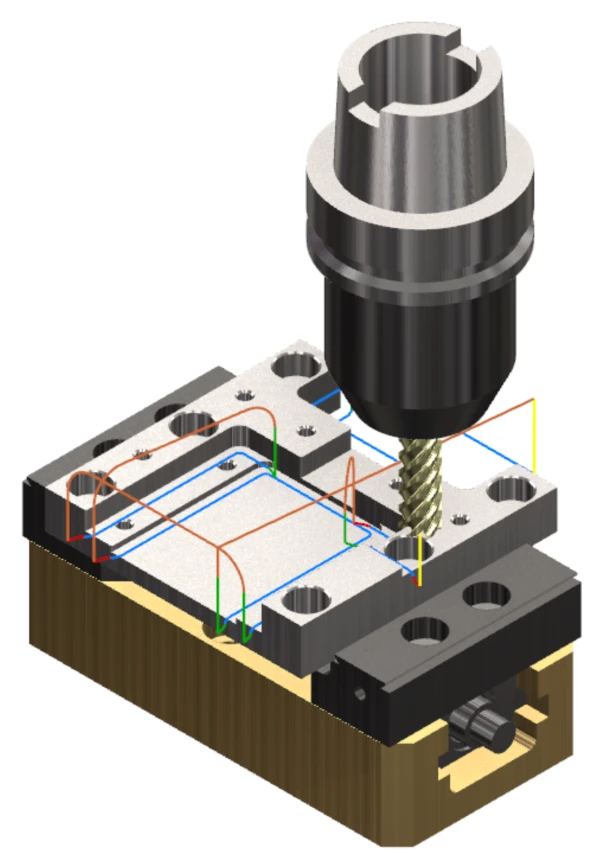

Mastercamin profiili-operaatio tarjoaa monipuoliset vaihtoehdot profiilimaisien työstöratojen luomiseen erilaisille geometrioille. Tämän operaation avulla voit helposti määrittää työkalu liikkeen ketjutettuun geometriaan joko työkalun keskilinjan tai työkalun laidan mukaisesti. Profiilioperaatio kattaa useita eri työstötyyppejä, kuten 2D, 3D, viisteet, ramppi ja oskilloiva työstörata.
Mastercamin profiili on joustava työstöoperaatio, joka mahdollistaa sekä yksinkertaisten että monimutkaisten työstöprofiilien luomisen. Tämä operaatio voi toimia kaksiulotteisella (2D) tasolla, kolmiulotteisella (3D) tasolla, ja sen avulla voidaan tehdä myös viistejyrsintää tai jälkityöstöä. Viistejyrsintä tukee viistejyrsimien lisäksi myös nurkkapyöristettyjä ja pyöreäpäisiä varsijyrsimiä. Profiili-työstöradassa käyttäjä voi myös määrittää ulkopuolisen ja sisäpuolisen nurkan pyöristyssäteen. Ulkopuolinen nurkan pyöristyssäde poistaa työstöstä aiheutuvat terävät nurkat, mikä parantaa tuotteen viimeistelyä ja turvallisuutta. Sisäpuolinen nurkan pyöristyssäde estää työkalun suoraviivaiset liikkeet sisänurkkien kohdalla, vähentäen värinää ja työkalun rikkoutumista. Profiilioperaatiossa voidaan myös säätää työstöoperaation ulko- ja sisäpuolisten kaarien syöttönopeutta kaarisuodatuksen/toleranssi välilehdeltä. Tämä parametrin säätö mahdollistaa tasalaatuisemmat työstöradat.
Profiilityypit
- 2D-profiili: Käytetään 2D jyrsinnässä, kuten esimerkiksi työkappaleiden muotojen viimeistelyssä.
- 3D-profiili: Soveltuu monimutkaisempiin kolmiulotteisiin geometrioihin, mutta ei tue työkalun muodon kompensointia työkappaleeseen, joten voidaan käyttää vain esimerkiksi työstettäessä taivutetun levyn laitaa koko työkalun leikkuupituudelta.
- 2D viiste ja 3D viiste: Mahdollistavat viisteiden jyrsinnän työkappaleiden reunoihin.
- Ramppi: Käytetään, kun halutaan että työkalu liikkuu työstöradan aikana Z-suuntaisesti materiaaliin.
- Jälkityöstö: Viimeistelyprofiilit työkappaleen geometrioihin, joihin muotoa aiemmin muokannut työkalu ei ole mahtunut työstämään koko geometriaa.
- Oskilloiva: Liikuttaa työkalua edestakaisin koko työkalun leikkuusärmän alueella kuluttaen työkalua tasaisesti.
Sivuttais- ja syvyyssuuntaiset lastut
Profiilioperaatio mahdollistaa useiden sivuttaisten ja syvyyssuuntaisten lastujen määrittämisen eri menetelmillä. Syvyyslastut voidaan toteuttaa myös päästöllisille seinämille.
Käyttökohteet
- Viimeistelytyöstöradat: Ihanteellinen korkealaatuisien viimeistely työstöratojen luontiin.
- Monimutkaisten geometrioiden työstö: Soveltuu erilaisille kaksi- ja kolmiulotteisille profiilimuodoille.
- Viistejyrsintä: Mahdollistaa purseiden poiston myös nurkkapyöristetyillä työkaluilla, joka vähentää työkalun vaihtoja ja vapauttaa työkalupaikkoja.
Hyödyt
- Monipuolisuus: Tukee monia erilaisia profiilityyppejä.
- Tarkkuus: Mahdollistaa erittäin tarkkojen ja vaativien geometriaprofiilien tuottamisen.
- Viimeistely: Tarjoaa erinomaiset työkalut viimeistelytyöstöratoihin, mikä parantaa lopputuotteen laatua.
- Käyttöhelppous: Useita käyttöasetuksia ja parametrien säätömahdollisuuksia, jotka tekevät profiilityöstä käyttäjäystävällisen.
Vinkit
- Käytettäessä työkalun sädekompensointia ohjauksessa, varmista että lähestymis- ja poistumisetäisyys on vähintään 50% työkalun halkaisijasta
- Ketjuta työstörata aina Solid-geometriaan, kun se on mahdollista. Ketjuta työstörata siitä syvyydestä kuin haluat työkalun liikkuvan, silloin kun se on mahdollista. Käytä siirtymisparametreissa lähtökohtaisesti aina inkrementaalisia syvyyksiä.
- Varmista käytettävän postprosessorin valinnaismuuttujat mahdolliseen tarkkuustyöstöön
- Käytettäessä siirtymisparametrit välilehden Kaarisovituksen enimmäissäde valintaa, voidaan juohevoittaa työstökoneen suoraviivaisia siirtymäliikkeitä työstöradan ketjujen väleillä. Huomio, että useimmat työstökoneet vaativat että Z-suuntaiset kaaret toteutetaan syöttöliikkeillä.
- Simuloi työstöradat operaatioiden tarkastuksella mahdollisten törmäyksien välttämiseksi myös operaatioiden välissä.
- Tallenna erilaisia profiilityyppejä erilaisilla lähestymis- ja poistumisparametreillä mukautettuun operaatiokirjastoon, jolloin jatkossa eri tilanteita voidaan luoda nopeasti ja vaivattomasti valitsemalla mukautetut operaatioparametrit.
Yhteenveto
Mastercamin profiili-operaatio tarjoaa laajan kirjon erilaisia profiilimaisia työstöratoja, jotka tekevät siitä erinomaisen valinnan tarkkoihin ja monimutkaisiin työstötöihin. Sen monipuoliset säädöt ja parametrisoinnit auttavat saavuttamaan korkealaatuisen viimeistelyn ja optimaalisen työkalukäytön jokaisessa työstökoneen ohjelmoinnissa.
