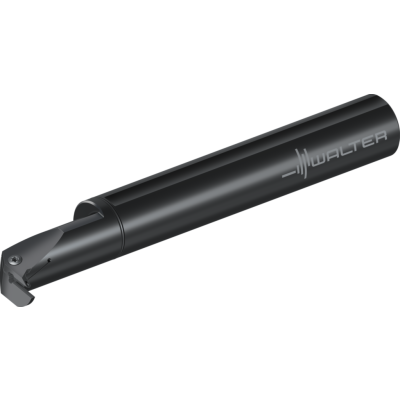

Boring bar – Internal grooving

G1221-40TR-5T12-GX24-P

EAN-code: 0935041936
T-In-Grooving-Icon T-In-Turning-Icon
PointCool-Icon T-WSP-GX-E-Icon T-WSP-GX-F-Icon
Screw clamping Precision cooling
VAT 0% 448,00 €
Checking availability
You need to log in before purchasing. Request credentials here.
Ask about this product
Ask about this product
Technical details
Description Symbol Value
Maximum cutting depth
Tmax
12 mm
Indexable insert width
s
5 - 6
Boring bar diameter d 1
d1
40 mm
Minimum bore diameter
Dmin
40 mm
Functional length
l21
298,1 mm
Overall length
l1
300,6 mm
Maximum projection length
l4
71,1 mm
Tool designation
Designation
G1221-40TR-5T12-GX24-P
Possible indexable inserts
Type
GX24-3E ..; GX24-3F ..
Body width
s1
3,8 mm
Functional width
f
32,6 mm
