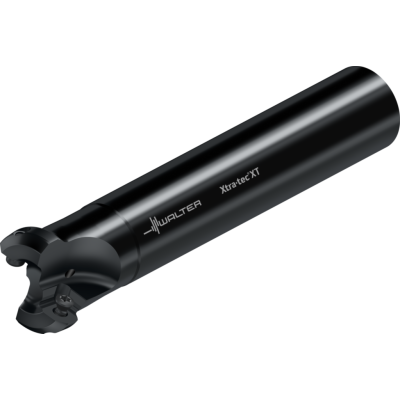

Octagonal face milling cutters

M5004-032-A25-02-03 NEW 2021

EAN-code: 0630956724
M-chamfering-2-Icon M-face-milling-finishing-Icon M-face-milling-roughing-Icon M-helical-interpolation-Icon M-ramping-Icon
M-Anstellw-43-Icon M-Wiper-Icon M-WSP-pos-Icon
8 cutting edges per indexable insert
P
M
K
N
S
H
O
VAT 0% 378,00 €
Checking availability
You need to log in before purchasing. Request credentials here.
Ask about this product
Ask about this product

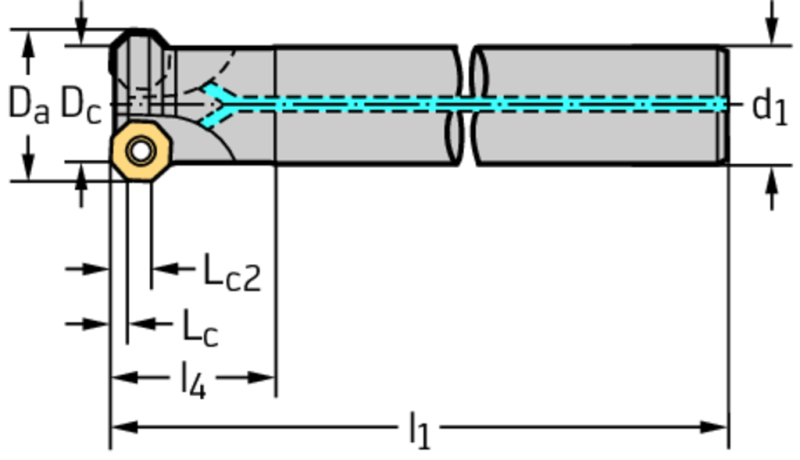

Technical details
Description Symbol Value
Cutting edge length
Lc
3 mm
Cutting edge length
Lc2
8 mm
Cutting edge diameter
Dc
24 mm
Connection diameter
d1
25
Maximum cutting diameter
Da
32 mm
Overall length
l1
150 mm
Functional length
l4
35 mm
Tool designation
Designation
M5004-032-A25-02-03
Possible indexable inserts
Type
OD .. 0504 ..; ODHX0504ZZR
Weight
0,51 kg
Number of teeth
Z
2
Number of indexable inserts
Number of WSP
2
