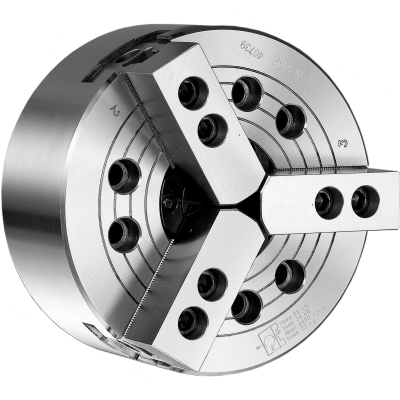

3-leukainen voimaistukka

T9-N-206

EAN-code: 4049794002193

3-leukainen voimaistukka keskireiällä - 1,5 x 60°

Toimitukseen sisältyy 1sarja perusleukoja ja pehmeät päällileuat, kiinnitysruuvit sekä vetomutteriaihion.

VAT 0% 1559,50 €
You need to log in before purchasing. Request credentials here.
Ask about this product
Ask about this product
Description

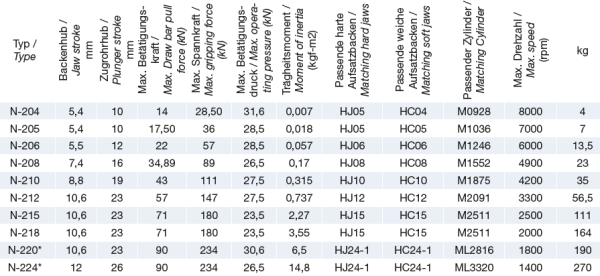

29 N tiedot

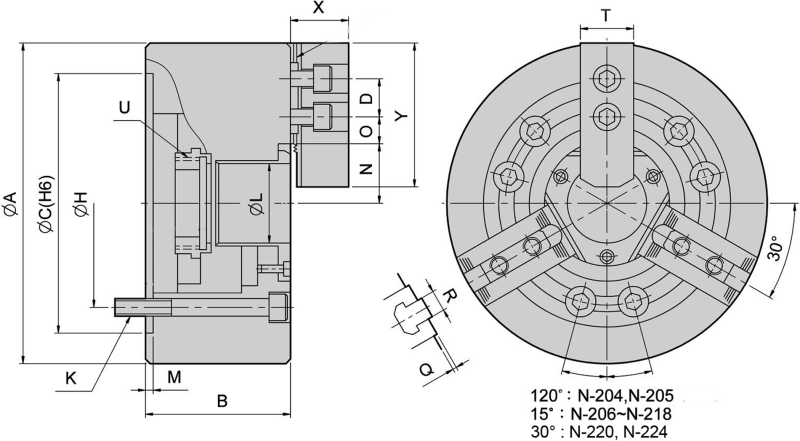

Technical details
Description Symbol Value
Weight
WT
17.5 kg
Ulkohalkaisija
A (Ø)
169 mm
Standard
-
Korkeus ilman leukoja
B
81 mm
Keskityshalkaisija
Ø C (H6)
140 mm
Reikäpiirin halkaisija
Ø H
104,78 mm
Keskityssyvyys
M
5 mm
Keskireiän halkaisija
Ø L
45 mm
Kierteen maksimihalkaisija
U max.
M55x2
Leuan leveys
T
32 mm
Leuan pituus
Y
73 mm
Leuan korkeus
X
37 mm
Pulttiväli
D
20 mm
N max.
32 mm
O max.
22,75 mm
O min.
9,25 mm
T-uran leveys
R
12 mm
Reikäpiirin kierre
K
6xM10x80
