Dümmel

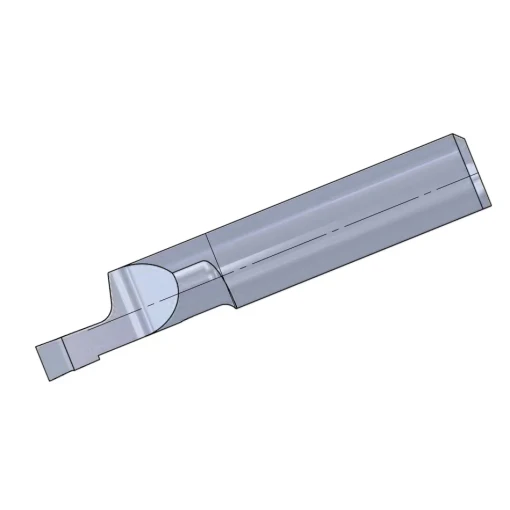

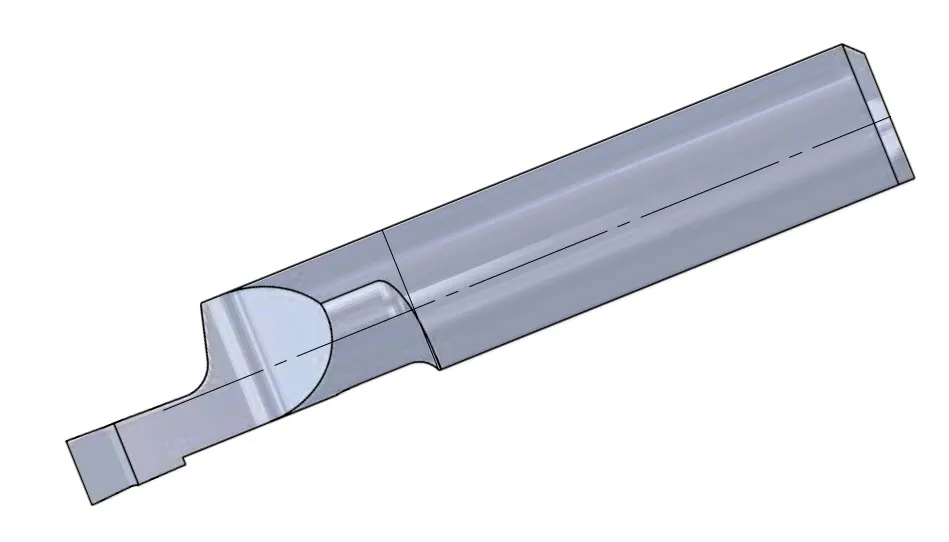

Typ 510M
Ultramini recessing insert

Face grooving with corner radius
D min. 5,0 mm
depth of groove t max. 4,0 mm
width of groove up to 2,0 mm
Filters
Filter


-
b mmTol.R mmL1 mm
-
L510M0508-10/AL41F
b mm0,5Tol.b +0,05R mm0,05L1 mm11
-
L510M0808-10/AL41F
b mm0,8Tol.b +0,05R mm0,05L1 mm11
-
L510M1008-10/AL41F
b mm1Tol.b +0,05R mm0,05L1 mm11
-
L510M1008-20/AL41F
b mm1Tol.b +0,05R mm0,05L1 mm30
-
L510M1508-10/AL41F
b mm1,5Tol.b +0,05R mm0,05L1 mm11
-
L510M1508-20/AL41F
b mm1,5Tol.b +0,05R mm0,05L1 mm30
-
L510M2008-10/AL41F
b mm2Tol.b +0,05R mm0,05L1 mm11
-
L510M2008-20/AL41F
b mm2Tol.b +0,05R mm0,05L1 mm30
-
R510M0508-10/AL41F
b mm0,5Tol.b +0,05R mm0,05L1 mm11
-
R510M0808-10/AL41F
b mm0,8Tol.b +0,05R mm0,05L1 mm11
-
R510M1008-10/AL41F
b mm1Tol.b +0,05R mm0,05L1 mm11
-
R510M1008-20/AL41F
b mm1Tol.b +0,05R mm0,05L1 mm30
-
R510M1508-10/AL41F
b mm1,5Tol.b +0,05R mm0,05L1 mm11
-
R510M1508-20/AL41F
b mm1,5Tol.b +0,05R mm0,05L1 mm30
-
R510M2008-10/AL41F
b mm2Tol.b +0,05R mm0,05L1 mm11
-
R510M2008-20/AL41F
b mm2Tol.b +0,05R mm0,05L1 mm30
