Mastercam Design

Mastercam Design: Monipuolinen Työkalu Kehittyneeseen CAD-mallinnukseen

Mastercam Design on huipputason tietokoneavusteinen suunnitteluohjelmisto (CAD), joka antaa laajan työkalupakin insinööreille, suunnittelijoille ja valmistusalan ammattilaisille monimutkaisten osien ja mallien luomiseksi ja muokkaamiseksi tehokkaasti. Tämä kattava ohjelmisto tarjoaa laajan valikoiman ratkaisuja niin 2D- kuin 3D-mallinnukseen, mahdollistaen saumattomat työprosessit ja tarkat tulokset kaikissa suunnitteluvaiheissa.

Mastercam Designin Keskeiset Ominaisuudet

• Monipuoliset Mallinnusominaisuudet: Mastercam Design mahdollistaa sekä 2D-geometrioiden että 3D-mallien, kuten pinta- ja tilavuusmallien, rakentamisen. Tämä monikäyttöisyys tukee erilaisten komponenttien luomista, yksinkertaisista viivoista ja kaarista aina monimutkaisiin volumetrisiin muotoihin, jotka sopivat sekä mekaanisiin osiin että kulutuselektroniikkaan.
• Tiedostojen Tuonti ja Yhteensopivuus: Mastercam Design erottuu muista ohjelmistoista laajalla yhteensopivuudellaan eri tiedostomuotojen kanssa. Ohjelmisto tukee 3D-mallien tuontia lukuisista lähteistä varmistaen näin yhteensopivuuden eri CAD-järjestelmien välillä. Mukaan lukien IGES, Parasolid®, SAT, AutoCAD® (DXF, DWG, Inventor), SolidWorks®, Solid Edge®, STEP, STL ja monia muita tiedostomuotoja. Erikoiskääntäjät lisäävät tukea muun muassa CATIA®- ja Pro/E®-tiedostoille.

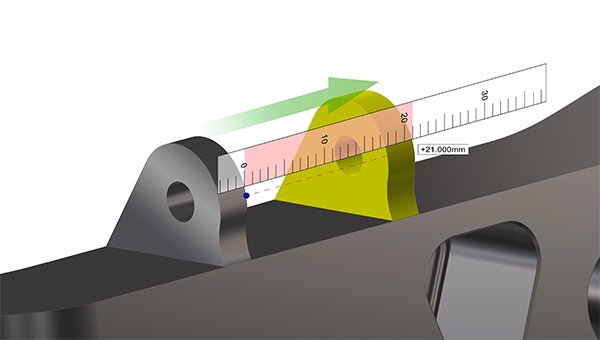

• Suoramallinnus ja Solidi-Muokkaus: Ohjelmisto sisältää kehittyneet suoramallinnustyökalut, joiden avulla käyttäjät voivat muokata solidimalleja ilman alkuperäistä suunnitteluhistoriaa. Tämä mahdollistaa ominaisuuksien, kuten pituuksien, viisteiden, kohoumien ja kolojen, suorat muutokset, mikä helpottaa ja nopeuttaa suunnitteluversioiden muokkaamista.

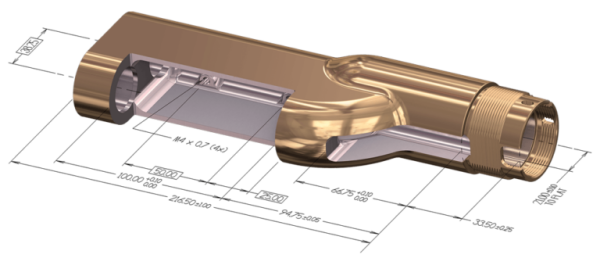

• Piirtäminen ja mitoitus: Mastercam Designin piirtotyökalut mahdollistavat olennaisten selitteiden, mittojen ja merkintöjen lisäämisen suunnitelmiin, varmistaen suunnittelua koskevan tiedon tehokkaan viestinnän tuotantoon. Tämä tukee sujuvaa siirtymää suunnitelmista valmistukseen.
• Rautalanka, pintaverkko- ja pinta-mallinnus: Mastercam Design tarjoaa erinomaista tukea rautalanka, pintaverkko- ja pintamallinnustekniikoille, mahdollistavat yksityiskohtaisten viivojen, kaarien, käyrien ja monimutkaisten orgaanisten muotojen luomisen ja muokkaamisen. Pintamallinnus antaa tarkan hallinnan jokaisesta yksityiskohdasta ja soveltuu hyvin sekä esteettisiin että toiminnallisiin suunnittelukohteisiin.
• Historiaperustaiset Solidit: Ohjelmiston historiaperustainen lähestymistapa solidimallinnukseen takaa yksittäisten mallinnustoimenpiteiden seurannan, joka mahdollistaa muutosten tekemisen milloin tahansa ja automaattiset päivitykset muihin riippuvaisiin ominaisuuksiin. Tämä tuo mukautuvuutta ja joustavuutta tulevien muutosten ja optimoinnin suhteen.
• Automaattinen Levyn Nestaus: Parantaakseen materiaalitehokkuutta, Mastercam Design sisältää automaattisen levyn nestauksen, joka optimoi komponenttien asettelun levyillä, mikä on erityisen hyödyllistä leikkausprosesseissa kuten laser-, plasma- ja vesileikkauksessa. Tämä ominaisuus vähentää hukkaa ja maksimoi resurssien käytön.
