4042446178109

P-TR-PTEX-8021006-ZV-TICN-P-01 kuva

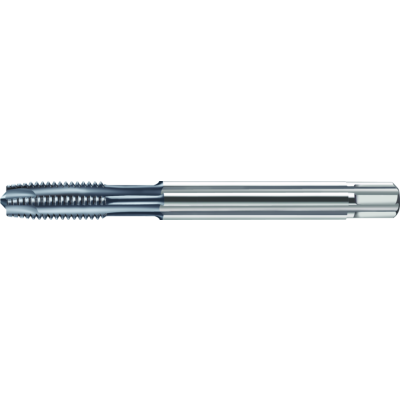

Täyskovametalli-läpikierretappi

8021006-M10

EAN-koodi: 4042446178109

P-Tr-Through-Holes-Icon

Tr-Profil-M-DIN-Icon

TR-410-250HB-Icon-inch

Tr-Anschnitt-B3-5-5-Icon-inch

Tr-1400-850-Nmm2-Icon

Tr-Anschnitt-B3-5-5-Icon

Jäähdytysura varressa Pitkälastuisille materiaaleille

P

M

K

N

S

H

O

ALV 0% 362,00 €

Tarkistetaan saatavuutta

Ostoa varten sinun täytyy kirjautua verkkokauppaan. Tilaa käyttäjätunnukset täältä.

Kysy tuotteesta

Kysy tuotteesta

Video

Liitteet

handbook prototyp threading 2012 en (pdf)

Tekniset tiedot

P-TR-PTEX-8021006-ZV-D-01

Kuvaus Symboli Arvo

Kiinnityshalkaisija

d₁

10 mm

Toimintapituus

l₁

1 mm

käyttöalan pituus

l₉

11 mm

käyttökelpoinen pituus

l₃

39 mm

Lastu-urien määrä

N

4 kpl

Työkalun nimike

Designation

8021006-M1

Kierteen koko

D_N

M 10

Thread length

L_c

24 mm

Kierteen nousu

P

1,5 mm

Kiinnitysleveys

8 mm

Yhteensopivat tuotteet

Adapterit

W A C340 P 01

C340-ER32

ER-holkki kierteitykseen, DIN 6499

W-A-C340-P-01

C340-ER25

ER-holkki kierteitykseen, DIN 6499

W-A-C340-P-01

C340-ER20

ER-holkki kierteitykseen, DIN 6499

W A AK300T P 01

AK300.T

Tiivisterenkaallinen ER-holkki-istukka

AB035-W

Kierteitysistukka – synkronoitu, DIN 1835 B (Weldon) AD

W A AB035 S40 ER20 120 P 01

AB035-S

Kierteitysistukka – synkronoitu, DIN 69871 (SK) AD

W A AB035 J40 ER20 110 P 01

AB035-J

Kierteitysistukka – synkronoitu, JIS B 6339 (MAS-BT) AD

W A AB035 H63 ER20 108 P 01

AB035-H

Kierteitysistukka – synkronoitu, DIN 69893 (HSK-A) AD

W A AB035 C6 ER20 105 P 01

AB035-C

Kierteitysistukka – synkronoitu, ISO 26623-1 (Capto)
