4042446314538

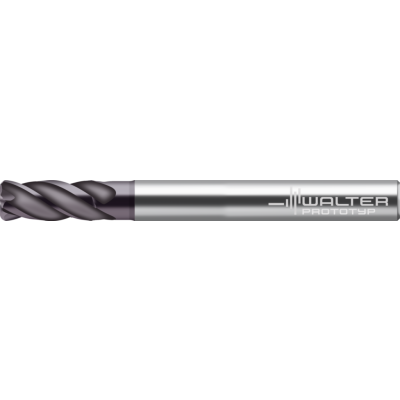

P-MR-MC230-06-0A4B100C-WK40TF-P-01-1 kuva

Täyskovametalli-varsijyrsin

MC230-08.0A4B150C-WK40TF NEW 2021

EAN-koodi: 4042446314538

M-dynamic-milling-Icon

M-helical-interpolation-Icon

M-pocket-milling-Icon

M-slot-milling-Icon

M-Spiralw-35-38-Icon

M-Zentrumsschneide-Icon

Pitkä ulottuvuus

P

M

K

N

S

H

O

ALV 0% 68,70 €

Tarkistetaan saatavuutta

Ostoa varten sinun täytyy kirjautua verkkokauppaan. Tilaa käyttäjätunnukset täältä.

Kysy tuotteesta

Kysy tuotteesta

Tekniset tiedot

P MR MC230 A 4 B C R D 01

Kuvaus Symboli Arvo

Terän pituus

L_c

19 mm

Lastuamishalkaisija

D_c

8 mm

Varren halkaisija

d₁

8 mm

Rungon halkaisija

d₂

7,6 mm

Hyötypituus

l₃

25 mm

Kokonaispituus

l₁

63 mm

Toimintapituus

l₄

27 mm

Työkalun nimike

Designation

MC230-08.0A4B150C-WK40TF

Säde

r

1,5 mm

Hammasluku

Z

4

Yhteensopivat tuotteet

Adapterit

W-A-SL-K-P-01

REDUZIERHUELSE

Lieriöholkki

W-A-FS2226-P-01

REDUZIERHUELSE-IK

Lieriöholkki – tiivistetty

AB019-H

Hydraulinen kiinnitysistukka, DIN 69893 (HSK-A) AD

W A AK182 SK P 01

AK182-SK

Hydraulinen kiinnitysistukka, DIN 69871 (SK) AD/B

W A AK182 HSK P 01

AK182-HSK

Hydraulinen kiinnitysistukka, DIN 69893 (HSK-A) AD

W A AK182 CAPTO P 01

AK182-C

Hydraulinen kiinnitysistukka, ISO 26623-1 (Capto)

W A AK182 BT P 01

AK182-BT

Hydraulinen kiinnitysistukka, JIS B 6339 (MAS-BT) AD/B

W A AK530 HSK P 01

A560.H

Kutisteistukka, DIN 69893 (HSK-A) AD
