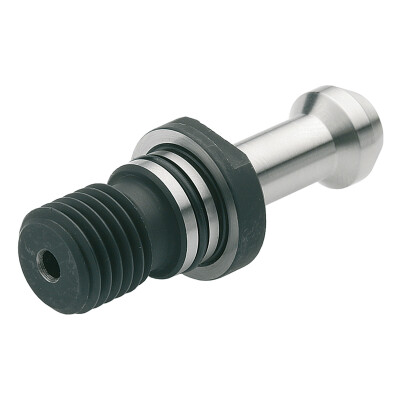

Pull studs JIS B 6339 (MAS 403 BT) Form B
406.20.90
EAN-koodi: 4250001022556
with drill through, incl. O-ring
formerly JIS B 6339 (MAS 403 BT)
formerly JIS B 6339 (MAS 403 BT)
ALV 0%
8,00 €
Tarkistetaan saatavuutta
Varastossa, toimitusaika UPS Standard 1 viikko
Ostoa varten sinun täytyy kirjautua verkkokauppaan.
Tilaa käyttäjätunnukset täältä.
Kysy tuotteesta
Kysy tuotteesta
Tuotekuvaus
ISO 7388-3 - Retention knobs for shank form JD with centric inner cooling supply
Application:
- For tools with taper shanks DIN 69871 and JIS B 6339 (MAS-BT)
- In machining centres (machines with automatic tool changers)
- In NC machines (machines without automatic tool changers)
Tekniset tiedot
Kuvaus
Symboli
Arvo
Standardi
ISO 7388-3
Kartiokoko
KK
40
Body diameter 1
BD1
15 mm
Body diameter 2
BD2
10 mm
Body half taper angle
BHTA
90°
Pull stud thread size
CRKS
M16
Drive size
DRVS
19
Body length 1
LB1
28 mm
Functional length
LF
35 mm
Torque maximum
TQX
50 Nm
Body diameter 4
BD4
17 mm
Jäähdytysnesteen sisääntulon halkaisija
CND
4 mm
Varren muoto
JD
