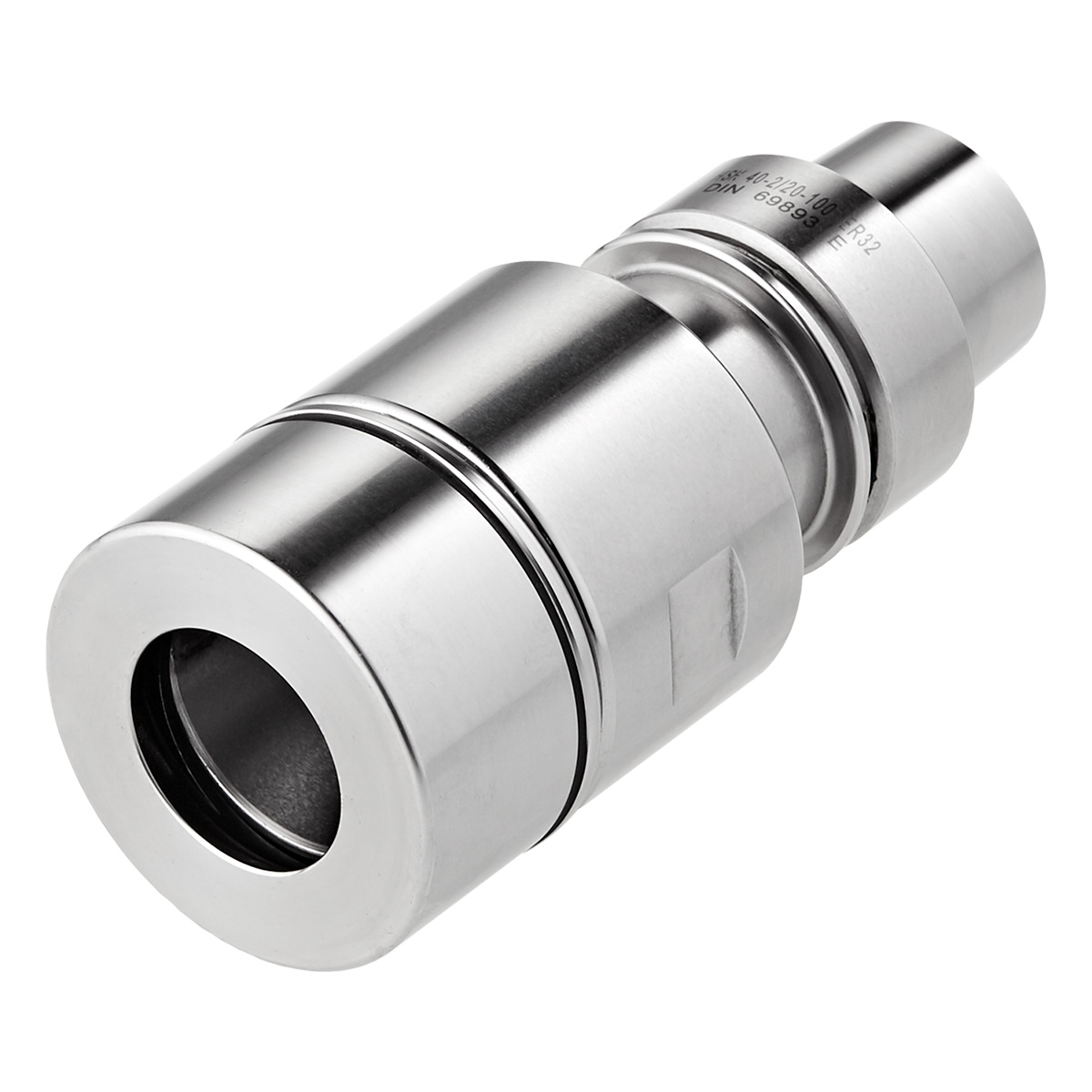

ER-Precision collet chuck, DIN 69893-5, HSK-E

E40.P2.20.070

EAN-koodi: 4250001167578

HSK 40 - ER
DIN 69893-5, HSK-E

ALV 0% 125,00 €

Tarkistetaan saatavuutta

Varastossa, toimitusaika UPS Standard 1 viikko

Ostoa varten sinun täytyy kirjautua verkkokauppaan. Tilaa käyttäjätunnukset täältä.

Kysy tuotteesta

Application:
For mounting straight-shank tools in 2 µm-collets.

Advantage:

Excellent concentricity in the system (chuck + collet + clamping nut)
3 µm radial run-out with a 2 µm clamping nut, 6 µm radial run-out with a 5 µm clamping nut
Extremely strong holding force (increases the holding power by at least 60% compared to standard ER chuck)
Plain clamping nut without grooves for high speed machining

Kuvaus Symboli Arvo

Tyyppi

470E, ER 32

Liitäntämalli, koneen puoli

ADINTMS

DIN 69893-5 (HSK-E)

Liitäntämalli, työkalun puoli

ADINTWS

ISO 15488 (DIN 6499) ER

Balance grade

G2,5, 25.000 1/min

Kiinnitys Ø, työkalu

DCONWS

2 - 20

Diameter lock nut

DLN

50 mm

Ulkoneva pituus

LPR

70 mm

Concentricity

< 3µm

Thread designation inside

THID

M16 x 2,0

HSK

HSK-E 40
