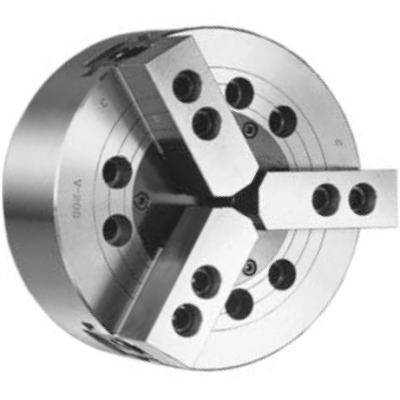

3-leukainen voimaistukka DIN 55026
T9-V-210A8
EAN-koodi: 4049794002117
3-leukainen voimaistukka ilman keskireikää - 1,5 x 60°
Toimitukseen sisältyy 1sarja perusleukoja ja pehmeät päällileuat sekä kiinnitysruuvit.
ALV 0%
2074,00 €
Ostoa varten sinun täytyy kirjautua verkkokauppaan.
Tilaa käyttäjätunnukset täältä.
Kysy tuotteesta
Kysy tuotteesta
Tuotekuvaus
Tekniset tiedot
Kuvaus
Symboli
Arvo
Paino
WT
52.5 kg
Ulkohalkaisija
Ø A
254 mm
Standardi
DIN 55026
Korkeus ilman leukoja
B
102 mm
Reikäpiirin halkaisija
Ø H
171,45 mm
Pulttiväli
D
30 mm
Keskityshalkaisija
Ø C (H6)
220 mm
Reikäpiirin kierre
K
6xM16
Keskityssyvyys
M
5 mm
Kierteen pituus
J
25 mm
Keskireiän halkaisija
Ø L
34 mm
Laipan paksuus
E
18 mm
Keskityshalkaisija
Ø F
139,719 mm
Sisemmän reikäpiirin halkaisija
Ø G
190 mm
O max.
30,75 mm
O min.
11,25 mm
P min.
115 mm
Kierteen pituus
S
36 mm
Kierteen koko
U max
M20x2,5
Halkaisija
Ø W
45 mm
N max.
51,1 mm
Leuan leveys
T
40 mm
T-uran nimellismitta
R
16 mm
Sisemmän reikäpiirin kierre
V
6xM8
