0746554935

G1011-1616R-3T21GX24-P-P-MV-AD image

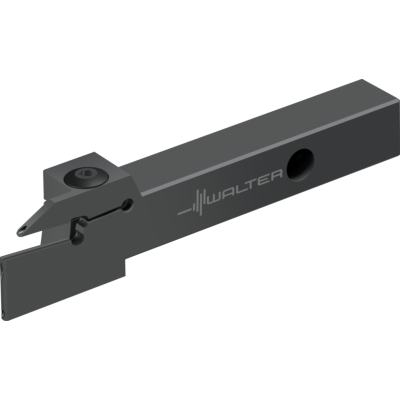

Skaftverktyg – radiell spårstickning

G1011.1616R-3T21GX24-P

EAN-kod: 0746554935

T-Ex-Grooving-Icon

T-Ex-Parting-Icon

T-Ex-Turning-Icon

T-WSP-GX-E-Icon

T-WSP-GX-F-Icon

Skruvinfästning Precisionskylning

VAT 0% 194,00 €

Kontrollerar lagersaldo

You need to log in before purchasing. Request credentials here.

Ask about this product

Ask about this product

Technical details

W-T-G1011-P-EX-D-01

Description Symbol Value

skaftbredd

B

16 mm

Maximalt skärdjup

T_max

21 mm

Maximal avstickningsdiameter

D_max

80 mm

Skärbredd

s

3 mm

Skafthöjd

h = h₁

16 mm

Total längd

l₁

120 mm

största överhäng

l₄

40 mm

Verktygsbeteckning

Designation

G1011.1616R-3T21GX24-P

Möjliga vändskär

Type

GX24-2E3 ..; GX24-2F3 ..

Kroppsbredd

s₁

2,4 mm

Funktionell bredd

f₁

14,8 mm
