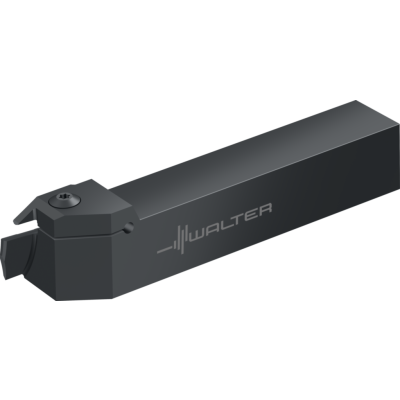

Skaftverktyg – axiell spårstickning

G1111.2525L-5T12-040GX24

EAN-kod: 0557965935

Skruvinfästning

VAT 0% 173,00 €

Kontrollerar lagersaldo

You need to log in before purchasing. Request credentials here.

Ask about this product

Description Symbol Value

skaftbredd

25 mm

Maximalt skärdjup

T_max

12 mm

Skärbredd

5 mm

Minsta diameter

D_min

40 mm

Maximal arbetsstycksdiameter

D_max

70 mm

Skafthöjd

h = h₁

25 mm

Total längd

l₁

15 mm

största överhäng

l₄

40 mm

Verktygsbeteckning

Designation

G1111.2525L-5T12-040GX24

Möjliga vändskär

Type

GX24-3E5 ..; GX24-3F5 ..

Kroppsbredd

s₁

4,2 mm

Funktionell bredd

f₁

23,6 mm
