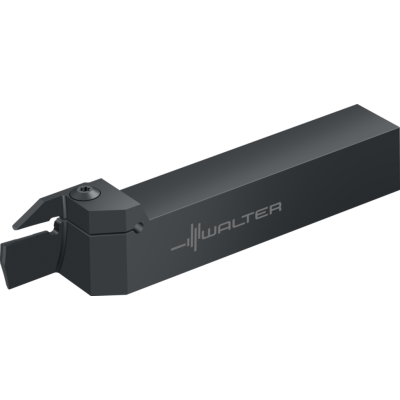

Skaftverktyg – axiell spårstickning

G1111.2525L-4T20-052GX24

EAN-kod: 0586859935

Skruvinfästning

VAT 0% 173,00 €

Kontrollerar lagersaldo

You need to log in before purchasing. Request credentials here.

Ask about this product

Description Symbol Value

skaftbredd

25 mm

Maximalt skärdjup

T_max

20 mm

Skärbredd

4 mm

Minsta diameter

D_min

52 mm

Maximal arbetsstycksdiameter

D_max

72 mm

Skafthöjd

h = h₁

25 mm

Total längd

l₁

152 mm

största överhäng

l₄

42 mm

Verktygsbeteckning

Designation

G1111.2525L-4T20-052GX24

Möjliga vändskär

Type

GX24-3E4 ..; GX24-3F4 ..

Kroppsbredd

s₁

3,3 mm

Funktionell bredd

f₁

24,2 mm
