Positiva åttkantsskär
ODHW050412-A57 WSN10
EAN-kod: 0353626785
P
M
K
N
S
H
O
VAT 0%
34,80 €
Kontrollerar lagersaldo
You need to log in before purchasing.
Request credentials here.
Ask about this product
Ask about this product
Technical details
Enlarge

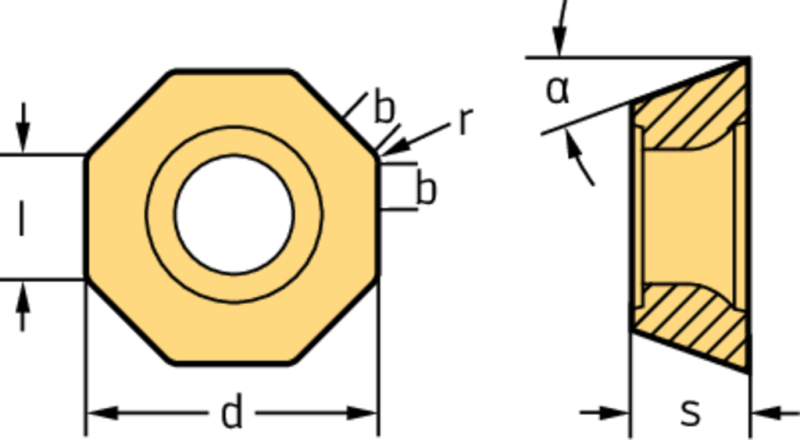

- Ritningar
- DXF - grundläggande geometri
Description
Symbol
Value
Större släppningsvinkel
α
15 °
Antal skäreggar
8
Diameter innercirkel
D
12,7 mm
skäreggens längd
l
5,26 mm
Designering
Designation
ODHW050412-A57 WSN10
Radie
r
1,2 mm
Skärtjocklek
s
4,76 mm
Toleransklass skär
Toleransklass
H
