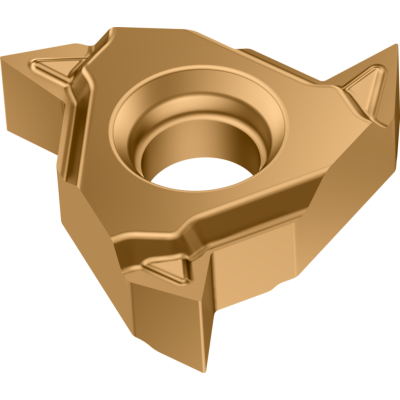

Vändskär för invändig gängsvarvning – delprofil 60°
TS16-IR-G60-F5 WMP32G NEW 2025
EAN-kod: 4063466385124
P
M
K
N
S
H
O
VAT 0%
21,21 €
Kontrollerar lagersaldo
You need to log in before purchasing.
Request credentials here.
Ask about this product
Ask about this product
Technical details
Description
Symbol
Value
Faktisk gänghöjd
h
2,44 mm
Diameter innercirkel
d
9,53 mm
Skärlängd
l
16 mm
Antal tänder
Z
1
Verktygsbeteckning
Designation
TS16-IR-G60-F5 WMP32G
Profilavstånd ey
Y
1,5 mm
Profilavstånd ex
X
1,2 mm
Hörnradie
r
0,12 mm
Skärtjocklek
s
3,5 mm
Gängor per tum
TPI [Threads/Inch]
8–14
Gängstigning
TP
1.75–3.0 mm
