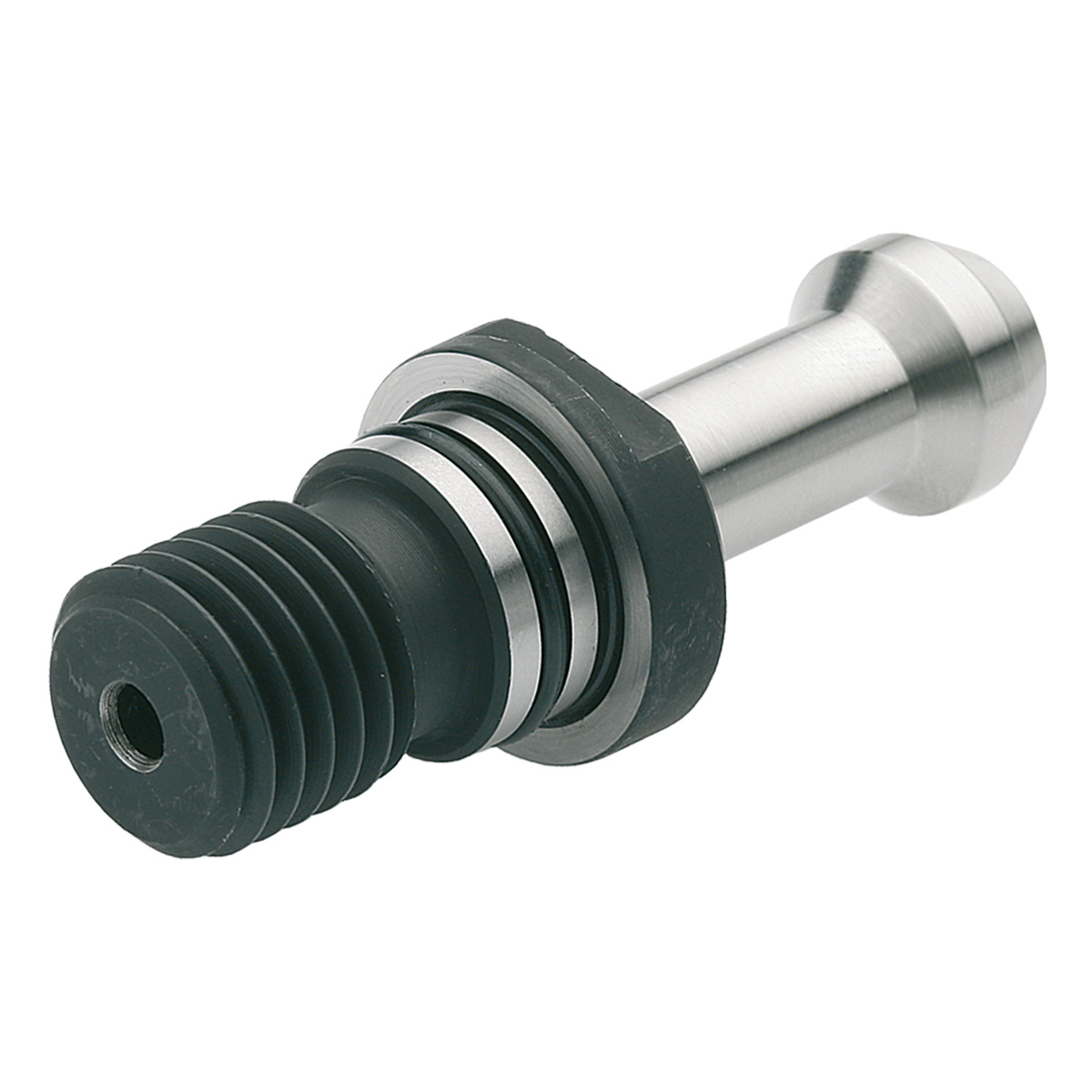

Pull studs Fanuc Robodrill - Brother - Dual contact

305.20.12.25

EAN-koodi: 4250001159009

with drill through, incl. O-ring
Typ: Fanuc Robodrill

ALV 0% 18,00 €

Tarkistetaan saatavuutta

Varastossa, toimitusaika UPS Standard 1 viikko

Ostoa varten sinun täytyy kirjautua verkkokauppaan. Tilaa käyttäjätunnukset täältä.

Kysy tuotteesta

Tuotekuvaus

Application:

For tools with taper shanks DIN 69871 and JIS B 6339 (MAS-BT)
In machining centres (machines with automatic tool changers)
In NC machines (machines without automatic tool changers)

Installing SK/BT 30 pull studs, a torque of 25 Nm must not be exceeded.

Tekniset tiedot

Suurenna

Kuvaus Symboli Arvo

Standardi

Valmistajan standardi

Kartiokoko

Tyyppi

Fanuc

Body diameter 1

BD1

11 mm

Body diameter 2

BD2

8 mm

Body half taper angle

BHTA

45°

Pull stud thread size

CRKS

M12

Drive size

DRVS

Body length 1

LB1

18.600000000000001 mm

Functional length

23.6 mm

Torque maximum

TQX

20 Nm

Body diameter 4

BD4

13 mm

Jäähdytysnesteen sisääntulon halkaisija

CND

4 mm

Varren muoto
