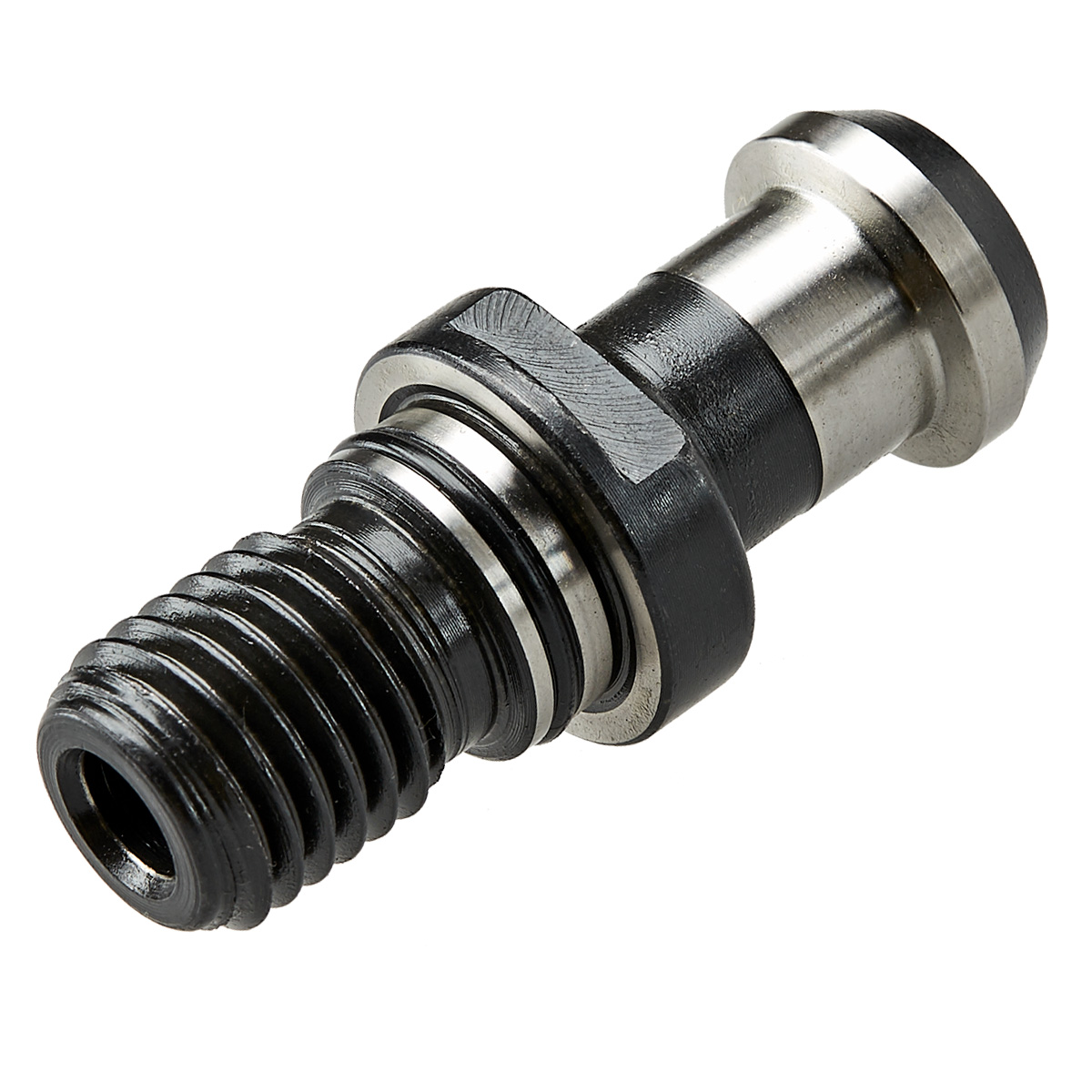

Pull studs DIN 69872 Form A
402.20.16.21
EAN-koodi: 4250001075125
with drill through, incl. O-ring
lengthened by 3 mm, drill through 7 mm
lengthened by 3 mm, drill through 7 mm
ALV 0%
10,00 €
Tarkistetaan saatavuutta
Varastossa, toimitusaika UPS Standard 1 viikko
Ostoa varten sinun täytyy kirjautua verkkokauppaan.
Tilaa käyttäjätunnukset täältä.
Kysy tuotteesta
Kysy tuotteesta
Tuotekuvaus
Application:
- For tools with taper shanks DIN 69871 and JIS B 6339 (MAS-BT)
- In machining centres (machines with automatic tool changers)
- In NC machines (machines without automatic tool changers)
formerly ~DIN 69872 A
Tekniset tiedot
Kuvaus
Symboli
Arvo
Standardi
ISO 7388-3
Kartiokoko
KK
40
Body diameter 1
BD1
19 mm
Body diameter 2
BD2
14 mm
Body half taper angle
BHTA
15°
Pull stud thread size
CRKS
M16
Drive size
DRVS
19
Body length 1
LB1
23 mm
Functional length
LF
29 mm
Torque maximum
TQX
50 Nm
Body diameter 4
BD4
17 mm
Jäähdytysnesteen sisääntulon halkaisija
CND
7,0 mm
Varren muoto
AD
