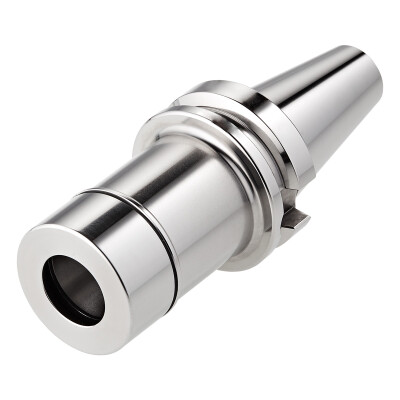

ER-Precision collet chuck, ISO 7388-2 [JIS B 6339 AD]

405.P2.20.100

EAN-koodi: 4250001167295

BT 40 - ER
ISO 7388-2 JD [JIS B 6339 AD]

ALV 0% 108,00 €

Tarkistetaan saatavuutta

Varastossa, toimitusaika UPS Standard 1 viikko

Ostoa varten sinun täytyy kirjautua verkkokauppaan. Tilaa käyttäjätunnukset täältä.

Kysy tuotteesta

Application:
For mounting straight-shank tools in 2 µm-collets.

Advantage:

Excellent concentricity in the system (chuck + collet + clamping nut)
3 µm radial run-out with a 2 µm clamping nut, 6 µm radial run-out with a 5 µm clamping nut
Extremely strong holding force (increases the holding power by at least 60% compared to standard ER chuck)
Plain clamping nut without grooves for high speed machining

Kuvaus Symboli Arvo

Tyyppi

470E, ER 32

Liitäntämalli, koneen puoli

ADINTMS

ISO 7388-2 (MAS-BT)

Liitäntämalli, työkalun puoli

ADINTWS

ISO 15488 (DIN 6499) ER

Balance grade

G2,5 | 25.000 1/min

Coolant entry style

CNSC

Kiinnitys Ø, työkalu

DCONWS

2 - 20

Diameter lock nut

DLN

50 mm

Body length

73 mm

Ulkoneva pituus

LPR

100 mm

Concentricity

< 3µm

BT 40

Thread designation inside

THID

M16 x 2,0
