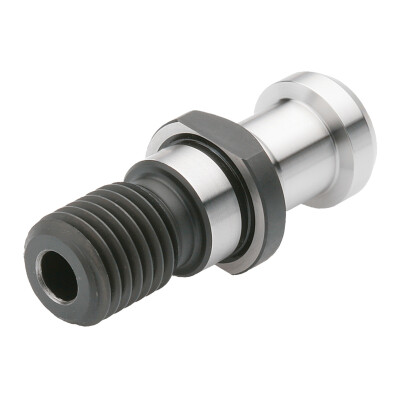

Pull studs DIN 69872 Form A
502.20.24
EAN-koodi: 4250001011529
with drill through, without O-ring
formerly DIN 69872 A
formerly DIN 69872 A
ALV 0%
8,00 €
Tarkistetaan saatavuutta
Varastossa, toimitusaika UPS Standard 1 viikko
Ostoa varten sinun täytyy kirjautua verkkokauppaan.
Tilaa käyttäjätunnukset täältä.
Kysy tuotteesta
Kysy tuotteesta
Tuotekuvaus
ISO 7388-3 - Retention knobs, shank form AD, for centric inner cooling lubricant supply
Application:
- For tools with taper shanks DIN 69871 and JIS B 6339 (MAS-BT)
- In machining centres (machines with automatic tool changers)
- In NC machines (machines without automatic tool changers)
Tekniset tiedot
Kuvaus
Symboli
Arvo
Standardi
ISO 7388-3
Kartiokoko
KK
50
Body diameter 1
BD1
28 mm
Body diameter 2
BD2
21 mm
Body half taper angle
BHTA
15°
Pull stud thread size
CRKS
M24
Drive size
DRVS
30
Body length 1
LB1
25 mm
Functional length
LF
34 mm
Torque maximum
TQX
100 Nm
Body diameter 4
BD4
25 mm
Jäähdytysnesteen sisääntulon halkaisija
CND
11.5 mm
Varren muoto
AD
