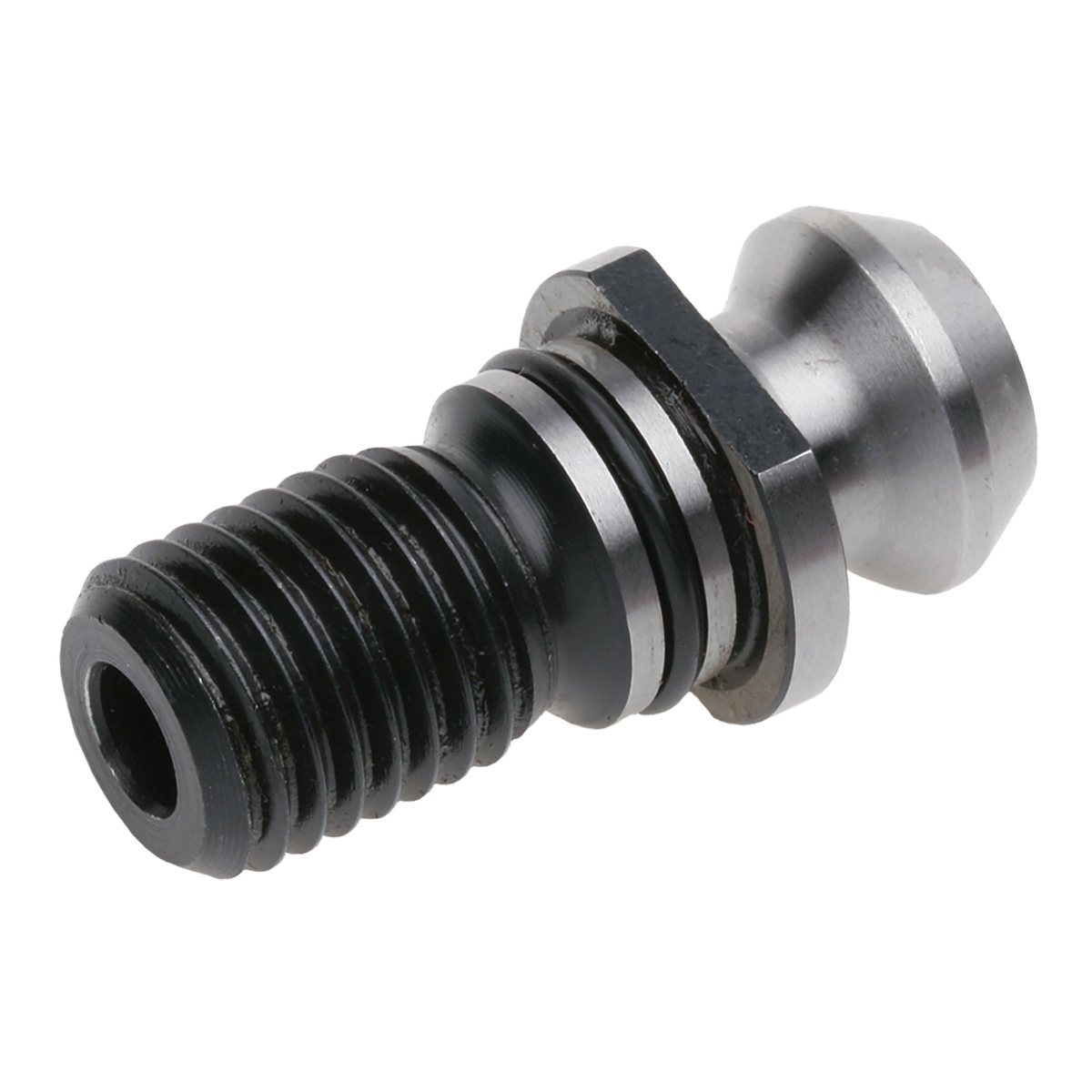

Pull studs CAT metric
504.20.24.22
EAN-koodi: 4250001077129
for high-pressure cooling
Form UD, with drill through, typ "MAZAK"
Form UD, with drill through, typ "MAZAK"
ALV 0%
18,00 €
Tarkistetaan saatavuutta
Varastossa, toimitusaika UPS Standard 1 viikko
Ostoa varten sinun täytyy kirjautua verkkokauppaan.
Tilaa käyttäjätunnukset täältä.
Kysy tuotteesta
Kysy tuotteesta
Tuotekuvaus
Application:
- For tools with taper shanks DIN 69871 and JIS B 6339 (MAS-BT)
- In machining centres (machines with automatic tool changers)
- In NC machines (machines without automatic tool changers)
incl. O-rings in the bore and the collar
Tekniset tiedot
Kuvaus
Symboli
Arvo
Standardi
CAT metrinen
Kartiokoko
KK
50
Body diameter 1
BD1
28.95 mm
Body diameter 2
BD2
20.8 mm
Body half taper angle
BHTA
45°
Pull stud thread size
CRKS
M24
Drive size
DRVS
30
Body length 1
LB1
17.8 mm
Functional length
LF
25.4 mm
Torque maximum
TQX
100 Nm
Body diameter 4
BD4
25 mm
Jäähdytysnesteen sisääntulon halkaisija
CND
11.5 mm
Varren muoto
UD
