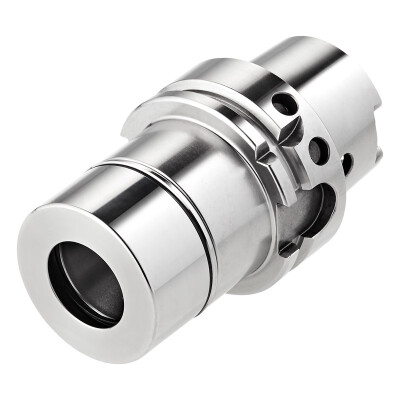

ER-Precision collet chuck, ISO 12164 [DIN 69893], HSK-A
A100.P2.20.100
EAN-koodi: 4250001165789
HSK 100 - ER
ISO 12164 [DIN 69893], HSK-A
ISO 12164 [DIN 69893], HSK-A
ALV 0%
256,00 €
Tarkistetaan saatavuutta
Varastossa, toimitusaika UPS Standard 1 viikko
Ostoa varten sinun täytyy kirjautua verkkokauppaan.
Tilaa käyttäjätunnukset täältä.
Kysy tuotteesta
Kysy tuotteesta
Tuotekuvaus
Application:
For mounting straight-shank tools in 2 µm-collets.
Advantage:
- Excellent concentricity in the system (chuck + collet + clamping nut)
- 3 µm radial run-out with a 2 µm clamping nut, 6 µm radial run-out with a 5 µm clamping nut
- Extremely strong holding force (increases the holding power by at least 60% compared to standard ER chuck)
- Plain clamping nut without grooves for high speed machining
Tekniset tiedot
Kuvaus
Symboli
Arvo
Tyyppi
470E, ER 32
Liitäntämalli, koneen puoli
ADINTMS
ISO 12164 (HSK-A)
Liitäntämalli, työkalun puoli
ADINTWS
ISO 15488 (DIN 6499) ER
Balance grade
G2,5, 25.000 1/min
Kiinnitys Ø, työkalu
DCONWS
2 - 20
Data chip provision
DCP
Kyllä
Data chip provision size
DCPS
D10/H4,5
Diameter lock nut
DLN
50 mm
Body length
LB
61 mm
Ulkoneva pituus
LPR
100 mm
Thread designation inside
THID
M16 x 2,0
max. concentricity deviation
< 3µm
HSK
HSK-A 100
