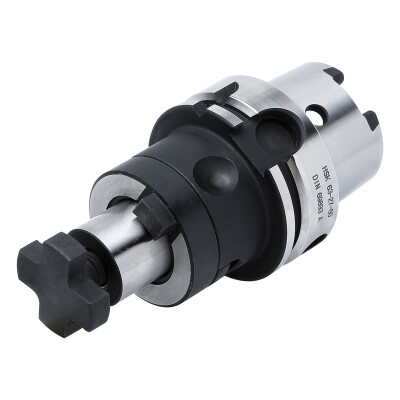

Combi shell mill holder , ISO 12164 [DIN 69893], HSK-A
A40.10.22
EAN-koodi: 4250001023539
HSK 40
ISO 12164 [DIN 69893], HSK-A
ISO 12164 [DIN 69893], HSK-A
ALV 0%
124,00 €
Tarkistetaan saatavuutta
Varastossa, toimitusaika UPS Standard 1 viikko
Ostoa varten sinun täytyy kirjautua verkkokauppaan.
Tilaa käyttäjätunnukset täältä.
Kysy tuotteesta
Kysy tuotteesta
Tuotekuvaus
Application:
For mounting milling cutters with transverse or longitudinal groove.
Delivery:
With retaining screw, driving ring and feather key
- All holders are made of forged steel
- Specific, low warpage hardened
- Surface hardened HRC 58~60
- Hardening depth 0,8mm~0,9mm
- Surface roughness Ra < 0,4 µm
- Tensile strength in the core of min. 800 N/mm² after DIN
- All functional surfaces fine machined
Tekniset tiedot
Kuvaus
Symboli
Arvo
Rungon halkaisija
BD
40 mm
Työkalun materiaali
BMC
false
Tyyppi
false
Liitäntämalli, koneen puoli
ADINTMS
ISO 12164 (HSK-A)
Liitäntämalli, työkalun puoli
ADINTWS
DIN 6358 (Kombi)
Balance grade
G6,3, 15.000 1/min
Adjustment range, axial
ADJRGA
false
Body diameter 1
BD1
false mm
Body diameter 2
BD2
false mm
Body half taper angle
BHTA
false
Body taper end diameter
BTED
false
Connection text workpiece side
CTWS
false
Coolant exit style
CXSC
false
Kiinnitys Ø, työkalu
DCONWS
22
Data chip provision
DCP
Kyllä
Data chip provision size
DCPS
D10/H4,5
Diameter lock nut
DLN
false mm
Drive size
DRVS
false
Body length
LB
false mm
Length body diameter 1
LBD1
false mm
Length compensation compression
LCOMP
false mm
Functional length
LF
false mm
Functional length 1
LF1
50 mm
Functional length 2
LF2
38 mm
Ulkoneva pituus
LPR
false mm
Clamping length minimum machine side
LSCN
19 mm
Clamping length maximum machine side
LSCX
31 mm
Concentricity
false
Capacity
false
Nominal size
SZID
false
Tolerance class connection diameter
TDCON
h6
Thread designation inside
THID
false
Connection thread nominal size workpiece side
THSZWS
false
Torque maximum
TQX
false Nm
max. concentricity deviation
< 5µm
HSK
HSK-A 40
Overall height
OAH
false mm
Kokonaisleveys
OAW
false mm
Thread designation outside
THOD
false
Toleranssi
Tol.
false
