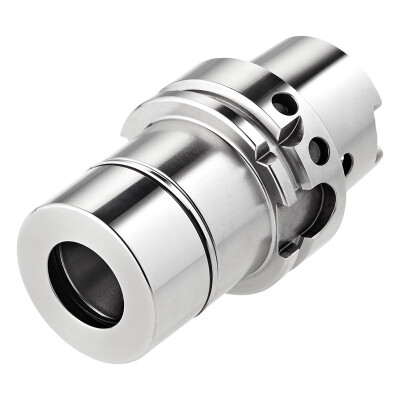

ER-Precision collet chuck, ISO 12164 [DIN 69893], HSK-A

A50.P2.20.080

EAN-koodi: 4250001167486

HSK 50 - 2/20 - 80, ER 32
ISO 12164 [DIN 69893], HSK-A

ALV 0% 138,00 €

Tarkistetaan saatavuutta

Varastossa, toimitusaika UPS Standard 1 viikko

Ostoa varten sinun täytyy kirjautua verkkokauppaan. Tilaa käyttäjätunnukset täältä.

Kysy tuotteesta

Tuotekuvaus

Application:
For mounting straight-shank tools in 2 µm-collets.

Advantage:

Excellent concentricity in the system (chuck + collet + clamping nut)
3 µm radial run-out with a 2 µm clamping nut, 6 µm radial run-out with a 5 µm clamping nut
Extremely strong holding force (increases the holding power by at least 60% compared to standard ER chuck)
Plain clamping nut without grooves for high speed machining

Tekniset tiedot

Suurenna

Kuvaus Symboli Arvo

Tyyppi

470E, ER 32

Liitäntämalli, koneen puoli

ADINTMS

ISO 12164 (HSK-A)

Liitäntämalli, työkalun puoli

ADINTWS

ISO 15488 (DIN 6499) ER

Balance grade

G2,5, 25.000 1/min

Kiinnitys Ø, työkalu

DCONWS

2 - 20

Data chip provision

DCP

Kyllä

Data chip provision size

DCPS

D10/H4,5

Diameter lock nut

DLN

50 mm

Body length

53 mm

Ulkoneva pituus

LPR

70 mm

Thread designation inside

THID

M16 x 2,0

max. concentricity deviation

< 3µm

HSK

HSK-A 50
