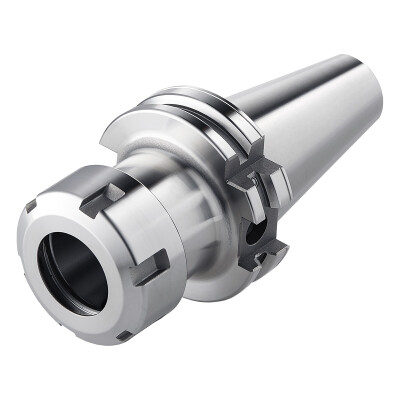

ER-Collet chuck, ~ ISO 7388-1 [DIN 69871 AD/B], DC
DC.403.02.16
EAN-koodi: 4250001159801
SK 40 - ER
~ ISO 7388-1 AD/B [DIN 69871 AD/B], DC
~ ISO 7388-1 AD/B [DIN 69871 AD/B], DC
ALV 0%
100,00 €
Tarkistetaan saatavuutta
Varastossa, toimitusaika UPS Standard 1 viikko
Ostoa varten sinun täytyy kirjautua verkkokauppaan.
Tilaa käyttäjätunnukset täältä.
Kysy tuotteesta
Kysy tuotteesta
Tuotekuvaus
Application:
For mounting straight-shank tools in collets.
Delivery:
With balanced clamping nut
- All holders are made of forged steel
- Specific, low warpage hardened
- Surface hardened HRC 58~60
- Hardening depth 0,8mm~0,9mm
- Taper angle tolerance < AT 3 according to DIN 2080
- Surface roughness Ra < 0,4 µm
- Tensile strength in the core of min. 800 N/mm² after DIN
- All functional surfaces fine machined
DUAL CONTACT, with face contact
Tekniset tiedot
Kuvaus
Symboli
Arvo
Tyyppi
430E, ER 25
Liitäntämalli, koneen puoli
ADINTMS
DUAL CONTACT ~ISO 7388-1
Liitäntämalli, työkalun puoli
ADINTWS
ISO 15488 (DIN 6499) ER
Balance grade
G2,5 | 25.000 1/min
Coolant entry style
CNSC
AD/B
Kiinnitys Ø, työkalu
DCONWS
2 - 16
Data chip provision
DCP
Kyllä
Data chip provision size
DCPS
D10/H4,5
Diameter lock nut
DLN
42 mm
Ulkoneva pituus
LPR
60 mm
Concentricity
< 3µm
SK
SK-DC 40
Thread designation inside
THID
M16 x 2,0
