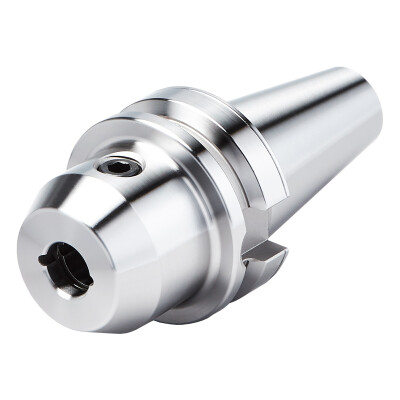

End mill holder Weldon with cooling channels, ~ ISO 7388-2 [JIS B 6339 AD/B], DC
DC.406.04.14.K
EAN-koodi: 4250001138431
BT 40
~ ISO 7388-2 JD/JF [JIS B 6339 AD/B], DC
~ ISO 7388-2 JD/JF [JIS B 6339 AD/B], DC
ALV 0%
97,00 €
Tarkistetaan saatavuutta
Varastossa, toimitusaika UPS Standard 1 viikko
Ostoa varten sinun täytyy kirjautua verkkokauppaan.
Tilaa käyttäjätunnukset täältä.
Kysy tuotteesta
Kysy tuotteesta
Tuotekuvaus
Application:
For mounting straight-shank tools with lateral flat according to DIN 1835 form B (Weldon).
Delivery:
With clamping screw and O-ring
- All holders are made of forged steel
- Specific, low warpage hardened
- Surface hardened HRC 58~60
- Hardening depth 0,8mm~0,9mm
- Taper angle tolerance < AT 3 according to DIN 2080
- Surface roughness Ra < 0,4 µm
- Tensile strength in the core of min. 800 N/mm² after DIN
- All functional surfaces fine machined
DUAL CONTACT, with face contact
Tekniset tiedot
Kuvaus
Symboli
Arvo
Rungon halkaisija
BD
44 mm
Liitäntämalli, koneen puoli
ADINTMS
DUAL CONTACT ~ISO 7388-2
Liitäntämalli, työkalun puoli
ADINTWS
DIN 6359 (Weldon)
Balance grade
G2,5 | 25.000 1/min
Coolant entry style
CNSC
AD/B
Kiinnitys Ø, työkalu
DCONWS
14
Ulkoneva pituus
LPR
63 mm
Concentricity
< 3µm
SK
BT-DC 40
Tolerance class connection diameter
TDCON
H4
