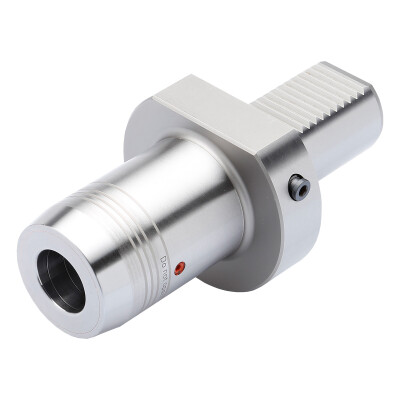

Hydraulic expansion chuck, DIN ISO 10889 [DIN 69880] - VDI

309.H20

EAN-koodi: 4250001096878

DIN ISO 10889 [DIN 69880] - VDI

ALV 0% 560,00 €

Tarkistetaan saatavuutta

Varastossa, toimitusaika UPS Standard 1 viikko

Ostoa varten sinun täytyy kirjautua verkkokauppaan. Tilaa käyttäjätunnukset täältä.

Kysy tuotteesta

Tuotekuvaus

Application:
For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve).

Note:
l1 = max. clamping depth l2 = max. length adjustment range

Delivery:
With wrench

Tekniset tiedot

Suurenna

Kuvaus Symboli Arvo

Työkalun materiaali

BMC

Teräs

Koko

30 - 20

Tyyppi

Kätisyys

Kät.

Liitäntämalli, koneen puoli

ADINTMS

VDI 30

Liitäntämalli, työkalun puoli

ADINTWS

Hydraulinen kiinnitys

Adjustment range, axial

ADJRGA

Body diameter 2

BD2

42 mm

Kiinnitys Ø, työkalu

DCONWS

Ulkoneva pituus

LPR

89 mm

Clamping length maximum machine side

LSCX

52 mm

Length body diameter

LBD

Laipan halkaisija
