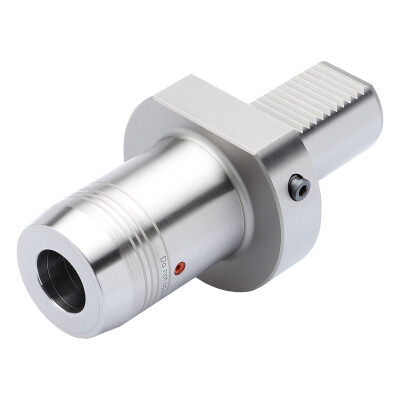

Hydraulic expansion chuck, DIN ISO 10889 [DIN 69880] - VDI

409.H20

EAN-koodi: 4250001096977
DIN ISO 10889 [DIN 69880] - VDI
ALV 0% 580,00 €
Tarkistetaan saatavuutta
Varastossa, toimitusaika UPS Standard 1 viikko
Ostoa varten sinun täytyy kirjautua verkkokauppaan. Tilaa käyttäjätunnukset täältä.
Kysy tuotteesta
Kysy tuotteesta
Tuotekuvaus

Application:
For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve).


Note:
l1 = max. clamping depth l2 = max. length adjustment range


Delivery:
With wrench

Tekniset tiedot
Kuvaus Symboli Arvo
Työkalun materiaali
BMC
Teräs
Koko
40 - 20
Tyyppi
40
Kätisyys
Kät.
N
Liitäntämalli, koneen puoli
ADINTMS
VDI 40
Liitäntämalli, työkalun puoli
ADINTWS
Hydraulinen kiinnitys
Adjustment range, axial
ADJRGA
10
Body diameter 2
BD2
42 mm
Kiinnitys Ø, työkalu
DCONWS
20
Ulkoneva pituus
LPR
95 mm
Clamping length maximum machine side
LSCX
52 mm
Length body diameter
LBD
73
Laipan halkaisija
DF
83
